在航空航天、新能源汽車等高端制造領(lǐng)域，碳纖維增強(qiáng)復(fù)合材料（CFRP）和陶瓷基復(fù)合材料（CMC）因其輕量化、高強(qiáng)度特性成為核心材料。水導(dǎo)激光切割技術(shù)憑借其獨(dú)特的物理機(jī)制，正在重新定義高硬度材料的精密加工標(biāo)準(zhǔn)。
一、高硬度材料加工的三大行業(yè)痛點(diǎn)
1、熱損傷導(dǎo)致材料性能衰減
碳纖維復(fù)合材料在傳統(tǒng)激光切割中，局部高溫（>300℃）會(huì)引發(fā)樹脂基體碳化、纖維斷裂和層間剝離。例如，飛機(jī)蒙皮加工后熱影響區(qū)（HAZ）可達(dá)50μm以上，直接威脅結(jié)構(gòu)強(qiáng)度。
2、機(jī)械應(yīng)力引發(fā)毛刺缺陷
金剛石刀具切割CFRP時(shí)，機(jī)械沖擊力導(dǎo)致纖維末端撕裂，毛刺高度普遍超過100μm，嚴(yán)重影響航天器密封件氣密性。
3、加工效率與精度難以平衡
傳統(tǒng)水刀切割碳化硅陶瓷時(shí)，材料去除率不足5mm³/min，且需多次修整才能達(dá)到±0.1mm精度要求。
二、水導(dǎo)激光技術(shù)的革新突破
1、熱影響控制革命
通過高壓水射流（20-500bar）同步冷卻，將加工區(qū)溫度控制在80℃以下，熱影響區(qū)厚度<5μm。實(shí)驗(yàn)數(shù)據(jù)顯示，該技術(shù)使碳纖維復(fù)合材料切割后的拉伸強(qiáng)度保留率提升至98%。
2、無(wú)應(yīng)力切割機(jī)制
水流包裹激光束形成"液態(tài)光纖"，能量密度均勻分布（>10^6 W/cm²），通過熔融材料與水射流動(dòng)能協(xié)同作用，消除機(jī)械應(yīng)力。毛刺高度降低至<5μm。
3、智能加工系統(tǒng)集成
搭載AI算法的第五代水導(dǎo)激光設(shè)備，可實(shí)時(shí)調(diào)節(jié)20-400W激光功率與水流參數(shù)，實(shí)現(xiàn)±0.05mm重復(fù)定位精度。在寧德時(shí)代電池極片產(chǎn)線中，切割速度達(dá)12m/min，較傳統(tǒng)模切效率提升400%。
三、行業(yè)應(yīng)用典型案例
1、新能源汽車電池組件之硅碳負(fù)極極片
精度：±0.03mm（極耳邊緣）
效率：?jiǎn)螛O片切割時(shí)間<3秒（傳統(tǒng)工藝需12秒）
質(zhì)量：熱影響區(qū)<3μm，無(wú)毛刺殘留
該技術(shù)助力企業(yè)將電池模組能量密度提升至280Wh/kg，產(chǎn)線自動(dòng)化率提高60%。
2、航天器CFRP承力結(jié)構(gòu)
材料：T800級(jí)碳纖維/環(huán)氧樹脂
厚度：6mm多層疊層
效果：切割速度8mm/s，表面粗糙度Ra<1.6μm，無(wú)分層缺陷
相較傳統(tǒng)高壓水刀，材料損耗率從15%降至3%，單件加工成本降低42%。

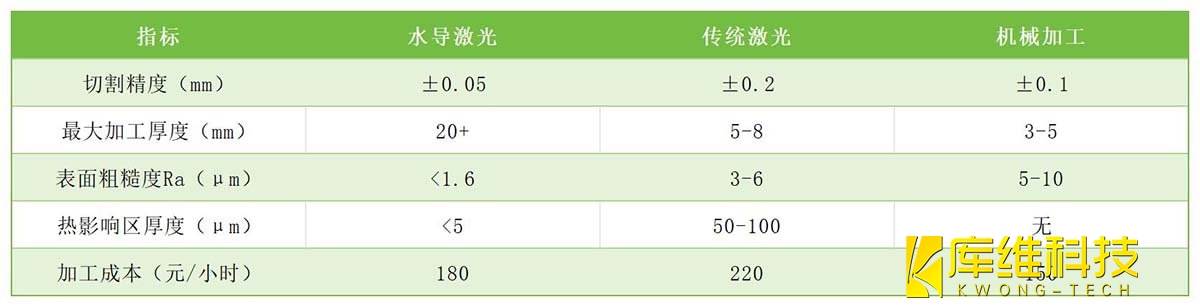

四、技術(shù)經(jīng)濟(jì)性對(duì)比
水導(dǎo)激光切割技術(shù)在切割碳化硅時(shí)的切割速度如何？
水導(dǎo)激光切割技術(shù)在切割碳化硅時(shí)的精度如何？
如何優(yōu)化激光切割碳化硅的質(zhì)量？
水導(dǎo)激光切割技術(shù)的雙面鏡：優(yōu)勢(shì)與劣勢(shì)深度解析
有哪些方法可以提高激光切割碳化硅時(shí)的冷卻效果？

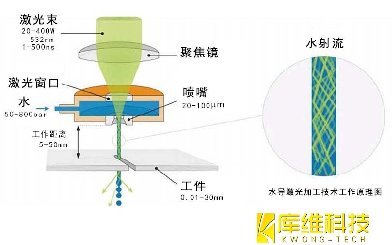

碳化硅的激光切割技術(shù)介紹
水導(dǎo)激光切割在玻璃纖維增強(qiáng)復(fù)合材料上的應(yīng)用
水導(dǎo)激光切割在鋁合金上的應(yīng)用
水導(dǎo)激光切割：在晶圓切割中水的電阻率為什么很小
